Kubernetes - 모니터링(Prometheus, Grafana), 오토스케일링(HPA)

프로메테우스, 그라파나

Prometheus

Prometheus는 CNCF가 호스트하는 오픈 소스 소프트웨어 모니터링 도구이다. 운영 비용이나 서버 측 머신 리소스가 필요하다. 여러 가지 메트릭을 수집/그래프화/모니터링할 수 있다.

대부분의 모니터링 도구가 Push 방식 즉, 대상 서버에 에이전트를 설치하고 이 에이전트가 메트릭 데이터를 수집해서 모니터링 서버로 보내면 상태를 보여주는 방식을 취한다. 하지만, Prometheus는 Pull 방식을 사용하여, 대상 서버에 에이전트가 떠있으면 Prometheus 서버가 주기적으로 에이전트에 접속해서 데이터를 가져오는 방식을 취한다.

---

Grafana

Grafana는 오픈소스 메트릭 데이터 시각화 도구로 메트릭 분석 플랫폼을 지향하고 있다.

매트릭 정보를 시각화하고 대시보드를 구성한다는 큰 틀은 여전히 변함이 없지만, AWS CloudWatch, Azure Monitor와 같은 클라우드 데이터 소스를 비롯해 로키(Loki)나 ElasticSearch 등을 기반으로 로그 데이터를 지원하는 등 더 많은 데이터 소스를 지원하고 있다.



metric-server

# 메트릭 서버 설치
kubectl apply -f https://github.com/kubernetes-sigs/metrics-server/releases/download/v0.6.1/components.yaml

# 암호화부분 수정
kubectl edit deployments.apps -n kube-system metrics-server
// args에 추가
--kubelet-insecure-tls
//

# kubectl top node

---

메트릭 서버 파드가 생겼다.

---

15초 마다 갱신된다.

---

프로메테우스, 그라파나 설치

# git 설치
yum install -y git

# monitoring 네임 스페이스 생성
kubectl create ns monitoring

# git에서 내려받기
cd
git clone https://github.com/hali-linux/my-prometheus-grafana.git
cd my-prometheus-grafana

kubectl apply -f prometheus-cluster-role.yaml
kubectl apply -f prometheus-config-map.yaml
kubectl apply -f prometheus-deployment.yaml
kubectl apply -f prometheus-node-exporter.yaml    # 에이전트 역할
kubectl apply -f prometheus-svc.yaml
kubectl get pod -n monitoring
kubectl get pod -n monitoring -o wide
kubectl apply -f kube-state-cluster-role.yaml    # kube-state: 에이전트 역할
kubectl apply -f kube-state-deployment.yaml
kubectl apply -f kube-state-svcaccount.yaml
kubectl apply -f kube-state-svc.yaml

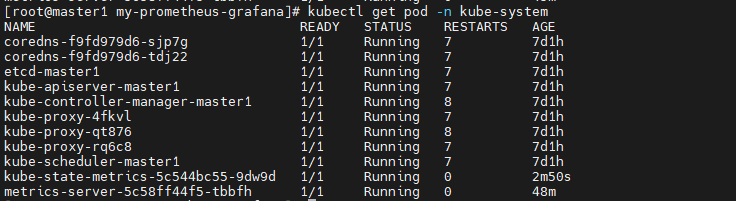

kubectl get pod -n kube-system

2개의 node-exporter와 1개의 deployment가 생성된다.

---

# 그라파나 설치
kubectl apply -f grafana.yaml

# kubectl get pod -n monitoring
# kubectl get svc -n monitoring

브라우저 창에 master1의 아이피에 프로메테우스으 포트로 접속

---

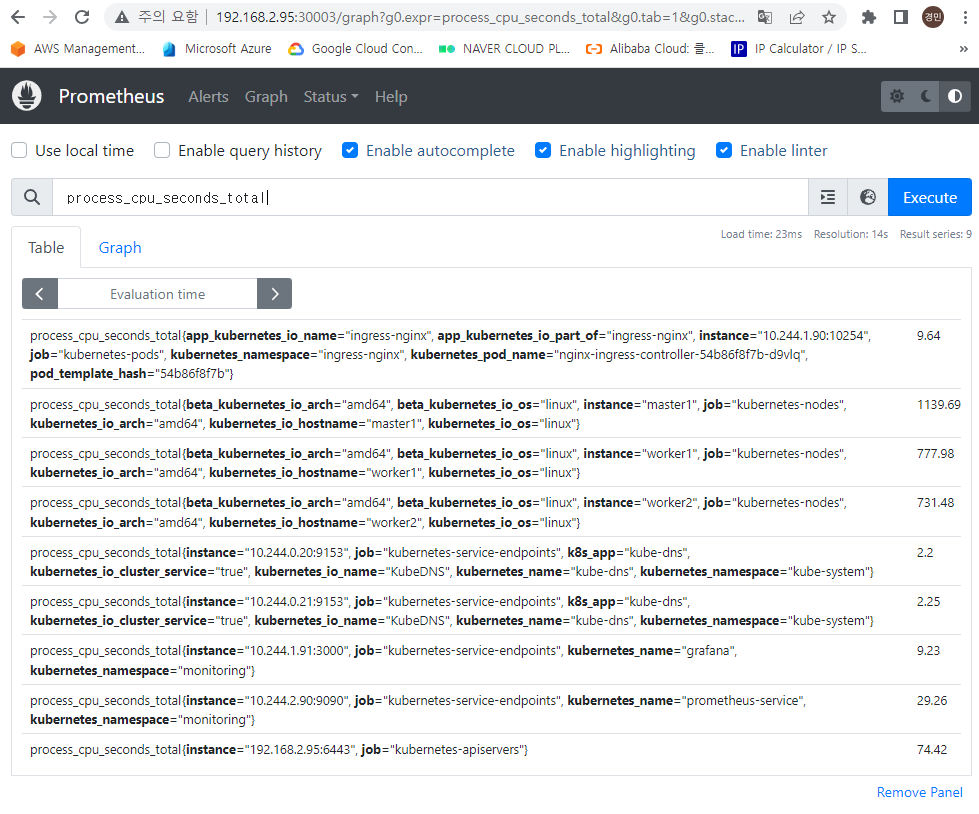

프로메테우스 사용

---

---

그라파나 사용

그라파나의 포트로 접속.

---

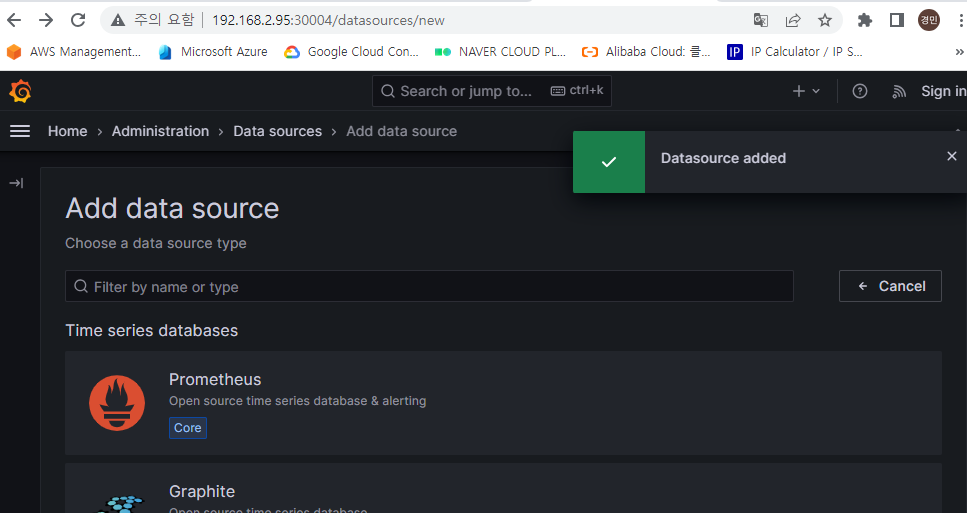

'Add data source' 클릭

---

'Prometheus'클릭

---

URL에 도메인 주소 입력 8080포트 (get svc에서 나오는 서비스 이름을 도메인으로 사용 가능)

---

하단의 'Save & test'를 눌러 다음과 같이 정상이 떠야한다.

---

Dashboards에서 Import 클릭

---

Grafana 사이트에서 대시보드들을 골라서 Load한다.

https://grafana.com/grafana/dashboards

Dashboards | Grafana Labs

---

Prometheus 골라주고 'Import'

---

---

Edit 클릭

표현식을 복사하여 프로메테우스에서 사용 가능



---

오토스케일링

오토스케일링 실습(HPA: Horizontal Pod Autoscaler)

# php-apache 템플릿
vi php-apache.yaml
//
apiVersion: apps/v1
kind: Deployment
metadata:
  name: php-apache
spec:
  selector:
    matchLabels:
      run: php-apache
  replicas: 2 # Desired capacity, 시작 갯수

  template:
    metadata:
      labels:
        run: php-apache
    spec:
      containers:
      - name: php-apache
        image: k8s.gcr.io/hpa-example
        ports:
        - containerPort: 80
        resources:
          limits:
            cpu: 500m
          requests:
            cpu: 200m
---
apiVersion: v1
kind: Service
metadata:
  name: php-apache
  labels:
    run: php-apache
spec:
  ports:
  - port: 80
  selector:
    run: php-apache
//

# kubectl apply -f php-apache.yaml

---

---

# 오토 스케일링 템플릿 생성

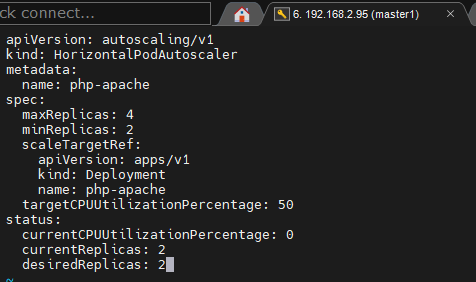

vi hpa.yaml
//
apiVersion: autoscaling/v1
kind: HorizontalPodAutoscaler
metadata:
  name: php-apache
spec:
  maxReplicas: 4
  minReplicas: 2
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: php-apache
  targetCPUUtilizationPercentage: 50
status:
  currentCPUUtilizationPercentage: 0
  currentReplicas: 2
  desiredReplicas: 2
//

# kubectl apply -f hpa.yaml

---

하단에 오토스케일링 정보가 나온다.

---

# 도커에서 busybox 이미지 받아서 사설 레지스트리에 업로드 (도커 로그인 확인)
docker pull busybox:1.28
docker tag busybox:1.28 192.168.1.158:5000/busybox:1.28
push 192.168.1.158:5000/busybox:1.28

# 부하를 주기 위한 테스트용 임시 파드 생성 (--rm: 종료시 삭제 --restart=Never: 일회성)
kubectl run -i --tty load-generator --rm --image=192.168.1.158:5000/busybox:1.28 --restart=Never -- /bin/sh -c "while sleep 0.01; do wget -q -O- http://php-apache; done"

'watch kubectl get pod -o wide'를 통해 현황 확인.

과부화로 인해 새로운 파드가 생성된다.
